Преобразователь напряжения 220 своими руками. Высокое напряжение и не только

Часто в жизни возникает потребность получить напряжение 220В из более низкого, скажем, 12-ти Вольт. К примеру, вам нужно подключить зарядное устройство от ноутбука к автомобильному аккумулятору, с это не проблема. Помимо этого, инверторы нашли широкое применение в альтернативной энергетике. Обычно их ставят на ветряки, гидроэлектростанции и так далее, которые в большинстве случаев генерируют невысокое напряжение.

Сегодня мы рассмотрим, как сделать инвертор своими руками . Здесь нет никакой сложной электроники, набор компонентов очень маленький, а схема понятная любому новичку. Всего-то вам понадобится соединить несколько резисторов, транзисторов и трансформатор. Заинтриговал? Тогда переходим к изучению инструкции!

Материалы и инструменты, которые использовал

Список материалов:
- трансформатор 12-0-12В на 5А;
- аккумулятор на 12В;
- два алюминиевых радиатора;
- два транзистора TIP3055;
- два резистора 100 Ом/10 Ватт;
- два резистора 15 Ом/10 Ватт;
- провода;
- фанера, ламинат (или прочее для изготовления корпуса);
- розетка;
- термопаста;
- пластиковые стяжки;
- винтики с гайками и пр.

Список инструментов:
- паяльник;
-
- ;
- кусачки;
- отвертка.

Процесс изготовления инвертора:

Шаг первый. Ознакомьтесь со схемой
Ознакомьтесь со схемой подключения всех элементов. Есть как электронная подробная схема, так и простая, интуитивно понятная, куда и какие провода подключать.

Шаг второй. Собираем два контура из резисторов и транзисторов
Берем транзистор и крепим его к резистору на 15 Ом, как видно на фото. Аналогичным образом крепим и второй транзистор.

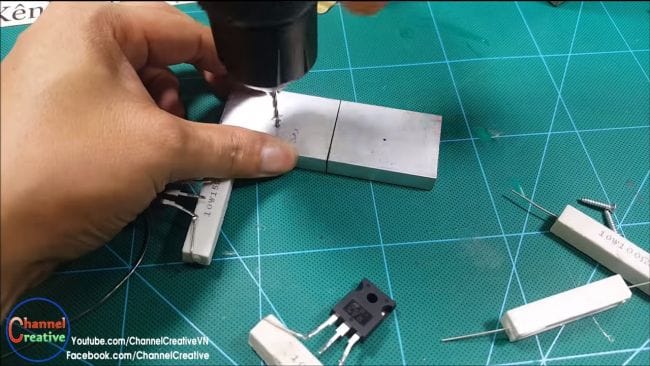

Шаг третий. Радиатор
При работе транзисторы будут греться, и если не отводить это тепло, они могут выйти из строя. Тут вам понадобится два радиатора. Сверлим отверстия, наносим термомпасту и хорошенько притягиваем транзисторы к радиаторам саморезами.

Шаг четвертый. Соединяем два контура с помощи резисторов на 100 Ом
Берем два резистора на 100 Ом и соединяем два контура по диагонали. То есть, контакты вам нужно припаять к двум крайним левым ножкам транзисторов, если смотреть на их лицевую часть.

Шаг пятый. Подключаем центральные лапки
Берем двужильный провод кабель и припаиваем по одному проводу к центральным контактам транзисторов. Потом эти провода припаиваются к крайнему левому и крайнему правому контактам на трансформаторе, как видно на фото.

Шаг шестой. Перемычка
В соответствии со схемой вам нужно установить перемычку между самым крайними и правыми контактами транзисторов. Отрезаем кусок провода и припаиваем их к лапам.

Шаг седьмой. Дальнейшее подключение
Берем еще один кусок провода, у автора он розового цвета. Припаяйте его к центральному контакту трансформатора, через него на трансформатор будет подаваться плюс от аккумулятора.

Еще вам понадобится кусок белого провода, это будет минус от аккумулятора, его нужно припаять желтому проводу, то есть перемычке, установленной ранее.

Шаг восьмой. Тестируем!
Оглянуться не успели, как электронная часть инвертора собрана, можно тестировать! Подключаем аккумулятор и мультиметром замеряем напряжение. Оно скачет в диапазоне 200-500В.
Сперва автор решил подключить очень слабенькую лампочку на 5 Ватт к инвертору, она загорелась без проблем.

Потом была подключена уже более серьезная лампочка на 40 Ватт, и она горит так, как будто включена в розетку дома, а на самом деле питается от маленького аккумулятора на 12В.

В завершении автор решил подключить лампу дневного света на 15Ватт, она также загорелась без особых проблем.

Также было принято решение попробовать подключить зарядку для мобильного. Телефон заряжается безо всяких наречений.

Шаг девятый. Собираем корпус
Чтобы все было безопасно и выглядело эстетично, сделаем для инвертора корпус! Для этого вам понадобится розетка, кусок кабеля, а также фанера, ламинат или что-то подобное. Нарезаем материал до нужных кусков, чтобы сделать короб. К основе прикручиваем трансформатор, для надежности автор решил прикрутить его винтами с гайками. Что касается электронной части с транзисторами, ее было принято решение закрепить пластиковыми стяжками. Сверлим отверстия и притягиваем нижние резисторы на 100 Ом к основе.

Корпус можно собирать, для этих целей автор использовал горячий клей. Что касается верхней крышки, то в ней нужно вырезать посадочное место под розетку. У автора материал мягкий, он вырезает окно с помощью канцелярского ножа. Если окно подходящего размера, розетка должна зафиксироваться надежно. С обратной стороны ее можно дополнительно укрепить горячим клеем или эпоксидкой.

Пришло время установить крышку, ее крепим на саморезах, чтобы иметь доступ к внутренностям инвертора.

Случается так, что необходимо использовать переносимое электронное устройство в месте, где отсутствует сетевое напряжение равное 220 вольт. Проще всего для этого использовать аккумуляторную батарею, напряжение на которой обычно составляет 12 вольт. Но не все приборы могут работать от пониженного напряжения. Для решения такой задачи и используются преобразователи с 12 на 220 вольт. Другое их название – инверторы.

Назначение и параметры инверторов

Инвертор - это прибор, который предназначен для преобразования амплитуды и формы сигнала. Он трансформирует переменное напряжение сети в постоянное. Часто преобразователи сигнала подключаются к автомобильным электрическим сетям, генераторам или к стационарным аккумуляторным блокам. Это нужно для получения переменного тока, использующегося в питании: бытовых приборов, электроинструментов, радиоаппаратуры. Варианты использования инвертора разнообразны:

• обеспечение непрерывности питания электрических устройств и приборов при аварии в сети 220 вольт;
• организация полной автономности от электросетей;
• при длительных путешествиях на средствах передвижения, использующих в своей работе генераторы или аккумуляторы, например, лодка, самолёт, автомобиль.

Отличаются инверторы друг от друга прежде всего формой выходного сигнала и мощностью. Она и определяет максимальную нагрузку, которую можно подключить к устройству.

Виды и типы приборов

Инверторы различаются по принципу действия. Первые устройства выпускались механического типа. Затем, им на смену пришли полупроводниковые, а современная схемотехника уже построена на импульсных блоках. Различают следующие принципы построения схем:

1. Мостового типа (бестрансформаторная). Применяется для устройств питания с мощностью более 500 ВА и выше.
2. С применением трансформатора с нулевым выводом. Предназначены для устройств питания с мощностью до 500 ВА.
3. Трансформаторная мостовая схема. Применяется для устройств питания в широком диапазоне мощностей до десяток киловатт.

Кроме этого их разделяют, в зависимости от требований к питающему напряжению, на однофазные и трёхфазные приборы. По виду выходного сигнала бывают:

• с прямоугольной формой;
• со ступенчатой формой;
• с синусоидальной формой.

Для техники и устройств, которые не требуют правильного синусоидального сигнала, такие как нагреватели, осветители, применяются преобразователи с прямоугольной, трапецеидальной, треугольной формой выходного напряжения. Основным преимуществом таких преобразователей является невысокая цена.

Для оборудования, требующего надёжного питания, используются инверторы с правильной синусоидальной формой сигнала. Такое оборудование стоит существенно дороже, но и его стабильность выше.

Основные характеристики преобразователей

В первую очередь, при выборе учитывается мощность инвертора. Нужная мощность рассчитывается суммарно исходя из нагрузки, планируемой к подключению с добавлением 25% к полученному результату. Это позволяет не перегружать преобразователь и создаёт для него наилучшие условия работы. Наибольшей популярностью пользуются инверторы с мощностью до 5000Вт, но для подключения всех домашних потребителей энергии может не хватить и 15000ват. Для переносных устройств используют инверторы с нагрузочной способностью до 1 кВт.

Кроме номинальной мощности, существует её пиковое значение — это наибольший уровень мощности, которое может кратковременно выдержать инвертор без негативных последствий для его работы. В описаниях параметров устройства указывается чаще всего именно её величина.

Необходимо понимать, что мощность при включении ряда приборов, использующих в своей конструкции двигатели или мощные пусковые конденсаторы, отличается от номинальной. Это такие устройства, как насосы, холодильники, стиральные машинки, пылесосы, которые при включении потребляют пиковую мощность. В то же время такая техника, как телевизор, компьютер, лампа, магнитофон, не превышает номинальное значение своей мощности. Мощность приборов измеряется в вольт-амперах (ВА), но часто можно встретить её указание в ватах (Вт). Зависимость между этими единицами измерения описывается отношением: 1 Вт=1,6 ВА.

Немаловажным параметром является и форма выходного сигнала. Правильная синусоида характеризуется частотой напряжение и плавностью его изменения. Этот параметр важен для систем с активной мощностью. К таким устройствам относятся: электродвигатели, насосы, компрессоры. В большинстве случаев для питания бытовой техники подойдут преобразователи с модифицированной синусоидой. Также к техническим характеристикам инвертора с 12 на 220 вольт относят:

1. Допустимый диапазон входного напряжения. Обозначает амплитуду входного сигнала, при котором обеспечивается стабильность в работе устройства.
2. Уровень наименьшего и наибольшего выдаваемого напряжения. Составляет не более 10 вольт от номинального значения.
3. Значение коэффициента полезного действия (КПД). Хорошими показателями считается диапазон от 85 до 90 процентов.
4. Класс защиты. Должен быть не ниже степени IP54 по международной классификации.
5. Система охлаждения. Может использоваться пассивная или активная с применением вентиляторов.
6. Дополнительные возможности. Наиболее востребованными функциями является защита от короткого замыкания, перегруза, перегрева, повышенной амплитуды входного сигнала. Из сопутствующих атрибутов обращается внимание на удобство подключения к клеммам, форму и вес устройства.

При выборе потребуется определиться, для какого типа устройств будет использоваться преобразователь тока с 12 на 220 вольт. Для систем автономной работы рассматривается возможность параллельного подключения инвертора к аккумуляторным батареям и сети переменного тока. Например, для системы автономного отопления.

Популярные производители

При выборе стоит обращать внимание и на производителя продукции. Как показывает практика, разные модели могут иметь одинаковые характеристики, что затрудняет правильный выбор. Наиболее популярными компаниями, производящими инверторы, являются:

Компании с именем следят за соблюдением технического процесса на всех стадиях изготовления устройства. Такие производители имеют обширную сеть сервисных центров по всей Европе, что позволяет без труда проводит гарантийное и послегарантийное обслуживание продукции.

Самостоятельное изготовление устройства

Если по каким-то причинам не получается приобрести преобразователь напряжения 12в на 220в, то инвертор своими руками несложно изготовить и в домашних условиях. В первую очередь это относится к аналоговым устройствам, радиодетали для которых можно взять из старой техники. Кроме того, при самостоятельной сборке получится разобраться в нюансах построения, что может пригодиться для осуществления ремонта приборов такого типа.

Простой и надёжный инвертор

Существует большое количество разнообразных схем преобразователей. Работа их основана на использовании задающего генератора, управляющего работой транзисторных ключей. А они, в свою очередь, передают импульсный сигнал на трансформатор, задача которого преобразовать сигнал до уровня 220 вольт. Использование в качестве ключей мощных полевых транзисторов (мосфетов) значительно упрощает схемотехнику устройств.

Применяя в качестве генератора специализированную микросхему КР1211ЕУ1, имеющую два мощных канала для управления ключами, можно собрать надёжное и несложное устройство.

К выходам микросхемы, прямому и инверсному, подключаются мосфеты IRL2505. Сопротивление открытого канала IRL2505 составляет всего 0,008 Ом. Это даёт возможность не использовать радиаторы при требуемой мощности до 100 Вт.

Частота генерации микросхемы задаётся цепочкой R1-С1 и рассчитывается по формуле: f=70000/(R1*C1). Цепочка R2-C2 предназначена для плавного запуска генератора. В качестве линейного стабилизатора DA2 используется 78L08, с напряжением стабилизации +8 вольт. Резисторы используются мощностью 0,25 ватт. Конденсатор С1 ставится плёночного типа, а С6 любого вида, но рассчитанный на номинальное напряжение не менее 400 вольт. Трансформатор используется с обмотками, рассчитанными на 220 и 12 вольт.

Схема на транзисторах

В качестве основы для изготовления конструкции используется генератор, работающий на частоте 57 Гц. Задающий генератор управляет работой силовых ключей, выполненный на мощных полевых транзисторах. Эти транзисторы можно заменить на IRFZ40, IRF3205, IRF3808, а биполярные на КТ815/817/819/805.

Мощность инвертора зависит от количества комплементарных пар полевиков на выходе и характеристик трансформатора. Напряжение на выходе составляет 220–260 вольт. При использовании двух пар транзисторов мощность достигает 300 ватт. Такой преобразователь не требует наладки и при правильной сборке и исправных радиодеталях работает сразу. При работе без нагрузки ток потребления составляет до 300 мА. Для надёжной работы транзисторы устанавливаются на теплоотвод через изоляционные прокладки. Силовые дорожки, в случае развода на печатной плате, выполняются шириной не менее 5 мм или проводом сечением от 0,75 мм2.

Суть работы устройства заключается в преобразовании постоянного напряжения в переменное, после чего сигнал подаётся на повышающий трансформатор. Первичная обмотка повышающего трансформатора с 12 на 220 вольт имеет меньшее количество витков, чем вторичная. При протекании тока в первичной обмотке, под действием переменного магнитного поля, на вторичной обмотке возникает электродвижущая сила (ЭДС). При подключении нагрузки к вторичной обмотке по ней начинает протекать переменный ток. Для расчёта трансформатора можно воспользоваться справочниками или онлайн-калькуляторами, но проще взять готовый из ненужного источника бесперебойного питания.

Мощный повышающий прибор

Такие преобразователи изготавливаются по сложным схемам и сложны для повторения даже опытным радиолюбителям. Например, схема инвертора 12 в 220 на 3000Вт:

Своими руками выполнить такую схему практически невозможно, так как потребуется не только правильно рассчитать трансформаторы, но и верно настроить задающий генератор. А такие операции выполнить без специального оборудования затруднительно.

Генератор выполнен на микросхеме TL081. Его питание осуществляется девяти вольтовым стабилизатором. Сигнал в микросхеме преобразуется, уменьшается по частоте и подаётся на силовые ключи. В схеме реализована защита выхода от перегрузки, а вход защищается плавким предохранителем от перенапряжения.

Таким образом, выполнить самостоятельно преобразователь мощности до 500 ватт не составит труда, но если понадобится изготовить более мощное устройство, то целесообразнее купить готовое.

Инверторы 12-220 Вольт необходимы для питания техники, если нет возможности произвести подвод бытовой сети. Особенность устройства заключается в том, что с его помощью можно преобразовать постоянное напряжение 12 В в переменное 220 В. Буквально несколько десятилетий назад такое казалось практически немыслимым, но сегодня, когда существует огромная элементная база, не составит труда сделать такой преобразователь.

Мощность инвертора

Использовать автомобильный инвертор 12-220 можно во время путешествий. Любая бытовая техника сможет работать даже в полевых условиях. Вот только максимально допустимая нагрузка небольшая - несколько сотен Ватт. Самые мощные приборы позволяют производить подключение нагрузки мощностью 2-3 кВт, но аккумуляторная батарея быстро сядет. Типы нагрузок по потреблению тока:

1. Реактивная - частично потребляется энергия, получаемая от источника питания.
2. Активная - энергия потребляется по максимуму.

Если вы точно знаете, какую нагрузку будете подключать к инвертору то произвести расчет максимальной мощности не составит большого труда. Допустим, вы планируете подключать к прибору нагрузку с максимальной мощностью 300 Ватт. Мощность самого инвертора должна быть примерно на 25% больше - такого запаса вполне достаточно. Поэтому для полного удовлетворения потребностей нужен инвертор с мощностью 375 Вт. Но такой вы не найдете в продаже. Поэтому нужно выбрать устройство мощностью 400 Вт - самое близкое по значению.

Где можно использовать эти устройства?

Самый простой тип инвертора напряжения 12-220 Вольт - это источники бесперебойного питания, используемые в компьютерной технике. Но у них есть один большой недостаток - малая мощность, аккумулятора хватает ненадолго. А если в быту используется устройство в паре с мини-электростанцией (даже ветряного типа), то стабильное питание обеспечено. Обычно инверторы можно встретить в таких конструкциях:

1. Охранных сигнализациях.
2. Котлах отопления.
3. Насосных станциях.
4. Компьютерных серверах и прочих системах.

Другими словами, они применяются там, где необходимо постоянно наличие питающей сети 220 Вольт. Бытовые стабилизаторы напряжения - это не что иное, как инверторы. Только в них преобразуется переменное напряжение в постоянное, стабилизируется, после чего опять повышается до 220 Вольт. Причем с помощью электрических полупроводниковых ключей и ШИМ-модулятора получается добиться практически идеальной синусоиды.

Особенности работы конструкции

Инверторы 12-220 Вольт применяются довольно широко. Рядовые автомобилисты используют их в качестве источника питания при дальних поездках. Элементарно можно включить электрическую бритву, фен, телевизор, даже чайник вскипятить. Правда, быстро посадят аккумулятор. Поэтому лучше использовать устройства для питания приборов первой необходимости и освещения.

Самые простые самодельные инверторы 12-220 В можно изготовить из нескольких силовых транзисторов и мультивибратора. Эксплуатация прибора может происходить даже при сильном морозе. А вот для жары необходимо предусмотреть дополнительное охлаждение, иначе транзисторы выйдут из строя. Простой кулер от персонального компьютера достаточно установить на радиатор охлаждения полупроводниковых силовых транзисторов.

Простейший самодельный инвертор

Практически все инверторы, которые имеются в продаже, работают при помощи использования тока высокой частоты. Классические схемы, которые изготавливались на основе трансформаторов, полностью забыты, их заменили импульсные конструкции.

На основе одной микросхемы К561ТМ2, состоящей из двух D-триггеров, можно изготовить простейший задающий тракт для инвертора. Схема состоит из задающего генератора, роль которого выполняет DD1, а также делителя частоты, изготовленного на триггере DD1.2.

Силовые транзисторы типа КТ827 или КТ819 используются для преобразования напряжения. Очень хорошие результаты показывают полевые транзисторы типа IRFZ44. С помощью задающего генератора вырабатывается синусоида, которая необходима для нормальной работы конструкции.

Особенности работы инвертора

Чтобы получить контур в 50 Гц, необходимо использовать вторичную обмотку и параллельно соединённые с ней электролитические конденсаторы и элемент нагрузки. Когда на выход не подключена нагрузка, схема не работает. Как только вы подключите какой-нибудь потребитель, инвертор начнет преобразовывать напряжение 12 в 220 Вольт.

Синусоида на выходе далеко до идеала. Это огромный недостаток подобной схемы. Чтобы произвести увеличение мощности, необходимо применять более дорогие и эффективные типы транзисторов. Обратите внимание на электролитический конденсатор, который подключен к выходу. Он должен быть рассчитан на минимальное напряжение 250 В. Будет лучше, если это значение будет выше 300 В.

Устройства на современной элементной базе

Такие схемы можно использовать для питания бытовых приборов, ламп дневного света, и т. д. В конструкции силовые транзисторы типа КТ819ГМ монтируются на радиаторе с большой площадью, чтобы улучшить охлаждение. Схема содержит задающий генератор на логическом элементе КР121ЕУ1, по аналогии, как и в рассмотренном выше случае, а также Неплохо работают полевые транзисторы IRL2505.

Выбор на микросхему КР12116У1 пал не случайно - в ней имеется двухканальная регулировка силовых ключей. Поэтому для простых конструкций она подходит идеально. От используемых в цепи пассивных элементов зависит частота, которую будет вырабатывать задающий генератор. С помощью сигнала от генератора производится открывание и запирание полупроводников.

Когда каналы в транзисторах открыты, то в нем сопротивление всего 0,008 Ом - это очень мало. Следовательно, можно применять транзисторы с небольшой мощностью. Например, если на выходе установлен трансформатор, у которого мощность 100 Вт, по транзисторам в нормальном режиме будет протекать ток около 104 А. В импульсном режиме пиковое значение может составить 350-360 Ампер.

Готовые платы для сборки инверторов

В продаже можно встретить готовые модули. Они представляют собой платы, на которых установлены:

1. Трансформатор.
2. Полупроводниковые силовые ключи.
3. Радиатор.
4. Пассивные элементы.
5. Устройства защитного отключения, предохранители.

Такой инвертор 12 в 220 чистый синус на выходе выдаст, так как он изготавливается на современной Стоимость готовых блоков немаленькая. Самый маломощный обойдется не меньше чем в 300-350 рублей, и то это оптовая цена. Чем выше мощность прибора, тем больше его стоимость.

Но прежде чем использовать такие устройства, необходимо найти подходящий корпус. Монтаж платы нужно производить таким образом, чтобы внутреннее пространство хорошо охлаждалось. Желательно сделать дополнительное принудительное охлаждение с помощью кулера от персонального компьютера. Инвертор 12-220, схема которого приведена выше, тоже должен быть смонтирован в надежном корпусе. Главное, чтобы случайно не дотронулись до высоковольтных выводов.

Бесперебойнику вторую жизнь!

Если у вас есть «лишний» бесперебойник, у которого полностью села батарея, его можно еще оживить. Для этого потребуется сделать небольшие изменения:

1. Убрать старый аккумулятор.
2. Припаять новые провода для подключения к аккумулятору 12 Вольт.
3. На краях проводов установить клеммы для соединения с автомобильным АКБ. Если будет использоваться устройство в машине, можно сделать питание от прикуривателя. Но нежелательно так поступать - большая мощность устройства вызывает чрезмерный нагрев проводов.

Чтобы подключать к источнику бесперебойного питания бытовую технику, нужно сделать розетки. Проще всего из старого сетевого фильтра и отрезка провода со штекером сделать переноску, в которую и будет включаться вся техника.

Особенности конструкции на основе бесперебойника

С хорошим аккумулятором емкостью 55 А/ч подобная конструкция может до суток поддерживать нормальную температуру в инкубаторе на 100 яиц, например. Любой фермер знает, насколько страшно переохлаждение для инкубаторов. Правда, мощность у такого прибора небольшая, кондиционер или холодильник не смогут нормально работать.

Один недостаток у подобной конструкции - стандартная схема не сможет полностью зарядить автомобильный аккумулятор. Поэтому, когда батарея полностью сядет, необходимо ставить ее на зарядку от нормального устройства, выдающего ток свыше 5-6 Ампер.

Самодельный мощный инвертор

Чтобы изготовить инвертор 12 в 220 3000Вт своими руками, вам потребуется знание основ электротехники, навыки в монтаже. Придется изготовить несколько специфических элементов. Один из них - это импульсный трансформатор. С его помощью производится повышение напряжения с 12 до 220 Вольт. Также нужно обзавестись несколькими дорогостоящими элементами. Они перечислены ниже:

1. ШИМ-модулятор. Необходим для работы полупроводниковых ключей. С его помощью задается частота работы всей схемы. Нужно отметить, что частота переключений силовых ключей - несколько десятков тысяч раз в секунду.
2. Полупроводниковые транзисторы, работающие в качестве силовых ключей, позволяют не только усилить сигнал, но и произвести коммутацию. Они открываются и закрываются, а в паре с ШИМ-модулятором создают практически чистую синусоиду.
3. Алюминиевые радиаторы с большой площадью поверхности. Чем выше мощность устройства, тем большая площадь радиатора необходима.
4. Фольгированный материал, на котором производится монтаж всех элементов. При желании, конечно, можно выполнить навесной монтаж, но он займет слишком много места. Такой самодельный инвертор 12-220 своими руками можно сделать за несколько минут, но пользоваться им будет небезопасно, если не принять меры.
5. Пассивные элементы - резисторы, конденсаторы.
6. Соединительные провода.

При изготовлении устройства также может потребоваться несколько электромагнитных реле для проведения коммутации. Между прочим, можно решить, что вместо силовых ключей допустимо использование простых электромагнитных реле. Есть только одно но - скорость коммутации очень высокая (40-60 тыс. срабатываний в секунду). Поэтому электромеханические устройства не справляются с такой задачей.

Готовые инверторы

Если не желаете делать инвертор 12 в 220 3000Вт своими руками, можно приобрести готовое изделие в красивом корпусе, с массой разъемов для подключения приборов. Но цена уж больно кусается. Самый дешевый, мощность которого едва достигает 50 Вт, вы сможете купить за 800-1000 рублей. И хватит его максимум для зарядки аккумулятора ноутбука или питания нескольких светодиодных ламп освещения. Электрический фен или плойку уже не подключить к такому устройству.

Более мощные устройства (свыше 2000 Вт) имеют и цену соответствующую. Самый дешевый инвертор 12-220 В обойдется в 3000-5000 рублей. Но все зависит от производителя. Качественные, многофункциональные приборы производства известных фирм, могут иметь стоимость свыше 20000 рублей. Именно поэтому люди, более-менее разбирающиеся в электротехнике, предпочитают делать инвертор 12-220 своими руками. Благо элементы для изготовления можно найти в самом простом блоке питания персонального компьютера.

Купить готовое устройство не составит проблем – в автомагазинах можно найти (импульсные преобразователи напряжения) различной мощности и цены.

Однако, цена подобного устройства средней мощности (300-500 Вт) составляет несколько тысяч рублей, а надежность многих китайских инверторов достаточно спорна. Изготовление своими руками простого преобразователя – это не только способ ощутимо сэкономить, но и возможность улучшить свои знания в электронике. В случае отказа же ремонт самодельной схемы окажется ощутимо проще.

Простой импульсный преобразователь

Схема этого устройства очень проста , а большинство деталей могут быть извлечены из ненужного блока питания компьютера. Конечно, у нее есть и ощутимый недостаток – получаемое на выходе трансформатора напряжение 220 вольт далеко по форме от синусоидального и имеет частоту значительно больше, чем принятые 50 Гц. Напрямую подключать к нему электродвигатели или чувствительную электронику нельзя.

Для того, чтобы иметь возможность подключать к этому инвертору содержащую импульсные блоки питания технику (например, блок питания ноутбука), применено интересное решение – на выходе трансформатора установлен выпрямитель со сглаживающими конденсаторами . Правда, работать подключенный адаптер сможет только в одном положении розетки, когда полярность выходного напряжения совпадет с направлением встроенного в адаптер выпрямителя. Простые потребители типа ламп накаливания или паяльника можно подключать непосредственно к выходу трансформатора TR1.

Основа приведенной схемы – это ШИМ-контроллер TL494, наиболее распространенный в таких устройствах. Частоту работы преобразователя задают резистор R1 и конденсатор C2, их номиналы можно брать несколько отличающимися от указанных без заметного изменения в работе схемы.

Для большей эффективности схема преобразователя включает в себя два плеча на силовых полевых транзисторах Q1 и Q2. Эти транзисторы нужно разместить на алюминиевых радиаторах, если предполагается использовать общий радиатор – устанавливайте транзисторы через изоляционные прокладки. Вместо указанных на схеме IRFZ44 можно использовать близкие по параметрам IRFZ46 или IRFZ48.

Выходной дроссель наматывается на ферритовом кольце от дросселя, также извлекаемого из компьютерного блока питания. Первичная обмотка мотается проводом диаметром 0,6 мм и имеет 10 витков с отводом от середины. Поверх нее наматывается вторичная обмотка, содержащая 80 витков. Также можно взять выходной трансформатор из сломанного источника бесперебойного питания.

Читайте так же: Рассказываем про устройство сварочного трансформатора

Вместо высокочастотных диодов D1 и D2 можно взять диоды типов FR107, FR207.

Так как схема очень проста, после включения при правильном монтаже она начнет работать сразу и не потребует никакой настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А – а это более 300 Вт мощности.

Готовый инвертор такой мощности стоил бы порядка трех-четырех тысяч рублей .

Эта схема выполнена на отечественных комплектующих и достаточно стара, но это не делает ее менее эффективной. Главное ее достоинство – это получение на выходе полноценного переменного тока с напряжением 220 вольт и частотой 50 Гц.

Здесь генератор колебаний выполнен на микросхеме К561ТМ2, представляющей собой сдвоенный D-триггер. Она является полным аналогом зарубежной микросхемы CD4013 и может быть заменена ей без изменений в схеме.

Преобразователь также имеет два силовых плеча на биполярных транзисторах КТ827А. Их главный недостаток по сравнению с современными полевыми – это большее сопротивление в открытом состоянии, из-за чего нагрев при той же коммутируемой мощности у них сильнее.

Так как преобразователь работает на низкой частоте, трансформатор должен иметь мощный стальной сердечник . Автор схемы предлагает использовать распространенный советский сетевой трансформатор ТС-180.

Как и другие инверторы на основе простых ШИМ-схем, этот преобразователь имеет на выходе достаточно отличающуюся от синусоидальной форму напряжения, но это несколько сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7. Также из-за этого трансформатор во время работы может издавать ощутимый гул – это не является признаком неисправности схемы.

Простой инвертор на транзисторах

Этот преобразователь работает по тому же принципу, что и перечисленные выше схемы, но генератор прямоугольных импульсов (мультивибратор) в нем построен на биполярных транзисторах.

Особенность этой схемы в том, что она сохраняет работоспособность даже на сильно разряженном аккумуляторе: диапазон входных напряжений составляет 3,5…18 вольт. Но, так как в ней отсутствует какая-либо стабилизация выходного напряжения, при разрядке аккумулятора будет одновременно пропорционально падать и напряжение на нагрузке.

Так как эта схема также является низкочастотной, трансформатор потребуется аналогичный используемому в инверторе на основе К561ТМ2.

Усовершенствования схем инверторов

Приведенные в статье устройства крайне просты и по ряду функций не могут сравниться с заводскими аналогами . Для улучшения их характеристик можно прибегнуть к несложным переделкам, которые к тому же позволят лучше понять принципы работы импульсных преобразователей.

Читайте так же: Делаем сварочный полуавтомат своими руками

Увеличение выходной мощности

Все описанные устройства работают по одному принципу: через ключевой элемент (выходной транзистор плеча) первичная обмотка трансформатора соединяется с входом питания на время, заданное частотой и скважностью задающего генератора. При этом генерируются импульсы магнитного поля, возбуждающие во вторичной обмотке трансформатора синфазные импульсы с напряжением, равным напряжению в первичной обмотке, умноженному на отношение числа витков в обмотках.

Следовательно, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации). Именно максимальный ток, который может пропускать через себя транзистор, и определяет максимальную мощность преобразователя.

Существуют два способа увеличения мощности инвертора: либо применить более мощный транзистор, либо применить параллельное включение нескольких менее мощных транзисторов в одном плече. Для самодельного преобразователя второй способ предпочтительнее, так как позволяет не только применить более дешевые детали, но и сохраняет работоспособность преобразователя при отказе одного из транзисторов. В отсутствие встроенной защиты от перегрузок такое решение значительно повысит надежность самодельного прибора. Уменьшится и нагрев транзисторов при их работе на прежней нагрузке.

На примере последней схемы это будет выглядеть так:

Автоматическое отключение при разряде аккумулятора

Отсутствие в схеме преобразователя устройства, автоматически отключающего его при критическом падении напряжения питания, может серьезно подвести Вас , если оставить такой инвертор подключенным к аккумулятору автомобиля. Дополнить самодельный инвертор автоматическим контролем будет крайне полезно.

Простейший автоматический выключатель нагрузки можно сделать из автомобильного реле:

Как известно, каждое реле имеет определенное напряжение, при котором замыкаются его контакты. Подбором сопротивления резистора R1 (оно будет составлять около 10% от сопротивления обмотки реле) настраивается момент, когда реле разорвет контакты и прекратит подачу тока на инвертор.

ПРИМЕР : Возьмем реле с напряжением срабатывания (U р) 9 вольт и сопротивлением обмотки (R о) 330 ом. Чтобы оно срабатывало при напряжении выше 11 вольт (U min) , последовательно с обмоткой нужно включить резистор с сопротивлением R н, рассчитываемым из условия равенства U р / R о =(U min — U р)/ R н. В нашем случае потребуется резистор на 73 ома, ближайший стандартный номинал – 68 ом.

Конечно, это устройство крайне примитивно и является скорее разминкой для ума. Для более стабильной работы его нужно дополнить несложной схемой управления, которая поддерживает порог отключения гораздо точнее:

Существует несколько причин, по которым у хозяина появляется необходимость в создании нового преобразователя напряжения. Основное его назначение – обеспечить величину сетевого напряжения размером в 220В от исходного значения в 12 Вт.

Инверторы 12 220 В своими руками изготавливают многие любители, т.к. качественные преобразователя недешевы. Прежде чем собрать устройство, необходимо изучить материалы, объясняющие механизм его использования.

Сфера применения преобразователей 12 220 В

В процессе работы батареи аккумулятора уменьшается уровень ее заряда. Преобразователь стабилизирует напряжение во время путешествия, при отсутствии электричества.

Инвертор 12 220 В позволит хозяину усовершенствовать инженерные сооружения в доме. Мощность устройства для преобразования тока выбирается в зависимости от общей величины эксплуатируемой нагрузки. Учитывается процесс ее потребления: реактивный и активный. Реактивная нагрузка потребляет не всю полученную энергию, поэтому полная мощность превышает ее активное значение.

Инвертор с чистой синусоидой используется для подключения инструментов с общей мощностью 3 кВт. Значительную экономию топлива обеспечивает использование преобразователя напряжения и мини-электростанции.

К инвертору присоединяют таких потребителей, как:

• системы сигнализации;
• отопительные котлы;
• насосные аппараты;
• компьютерные системы.

Вернуться к оглавлению

Преимущества работы устройства для преобразования напряжения

Инверторы завоевали уважительное отношение к своей работе, т. к. обладают целым рядом несомненных достоинств. Устройство работает бесшумно, не засоряет окружающее пространство выхлопными газами. Обслуживание прибора минимально: нет необходимости проверять давление в двигателе. Инвертор обладает незначительным механическим износом, позволяет подключать любых потребителей. Инвертор 12 220 В работает на повышенной мощности на КР121 ЕУ, обладает высоким коэффициентом полезного действия.

При сборке инвертора с задающим устройством в качестве мультивибратора, достоинства преобразователя выражены в доступности, простоте прибора. Размеры изделия компактны, ремонт не представляет большого труда, а эксплуатация возможна при низких температурах.

Вернуться к оглавлению

Самодельный преобразователь 12 220 В и общий принцип его создания

На рынке радиодеталей большая часть инверторов функционирует с использованием высоких частот. Импульсные инверторы полностью заменили классические схемы с применением трансформаторов. Микросхема К561ТМ2 состоит из двух D-триггеров, которые содержат два входа R и S. Она создана с применением КМОП-технологии, заключена в корпус из пластика.

Задающий генератор инвертора монтируется на основе К561ТМ2, используя для работы устройство DD1. Для делителя частоты монтируется триггер DD1.2. Усилительный каскад принимает сигналы с микросхемы.

Для работы подбирают транзисторы КТ827. При их отсутствии используют транзисторы КТ819 ГМ или полевые полупроводники – IRFZ44.

Генератор синусоиды для инвертора 12 220 В работает с высокой частотой. Для образования контура с размерами 50 Гц используется вторичная обмотка и параллельное подсоединение конденсатора и нагрузки. При подключении любого устройства, инвертор создает преобразование напряжения в 220 В.

Схема имеет один существенный недостаток – несовершенную форму параметров на выходе.

Микросхема К561ТМ2 дублируется К564ТМ2. Увеличение мощности преобразователя достигается подбором более интенсивных транзисторов. Следует обратить внимание на конденсатор, установленный на выходе. Он имеет напряжение 250 В.

Вернуться к оглавлению

Создание преобразователя с использованием новейших деталей

Самодельные инверторы функционируют стабильно, на выходе транзисторы работают от усиленного основного генератора. Используют элементы серии КТ819ГМ, установленные на радиаторе больших размеров.

Для создания преобразователя применяют упрощенную схему. В процессе работы приобретают необходимые материалы:

• микросхему КР121ЕУ1;
• транзисторы IRL2505;
• паяльник;
• олово.

Микросхема КР12116У1 обладает особенностью: она содержит два канала регулировки ключей и легко справляется с построением несложных преобразователей напряжения. Микросхема при температуре +25 °С выдает предельные величины напряжения 3 и 9 В.

Частота задающего генератора определяется параметрами элементов в цепи. Транзисторы IRL2505 устанавливают для использования на выходе. На него поступает сигнал, уровень которого позволяет регулировать выходные транзисторы.

Сформировавшийся низкий уровень не позволяет транзисторам перейти из закрытого вида в иное состояние. В результате полностью исключается возникновение мгновенного прохождения тока после одновременного открытия ключей. При попадании высокого уровня на вывод 1 происходит отключение импульсной генерации. На схеме вывод 1 присоединяется к общему проводу.

Для монтажа двухтактного каскада применяют трансформатор Т1 и два транзистора: VT1 и VT2. В открытом канале наблюдается сопротивление 0,008 Ом. Оно незначительно, поэтому мощность транзисторов мала, даже при прохождении большого тока. Выходной трансформатор, имеющий мощность 100 Вт, позволяет использовать ток IRL2505 до 104 А, а импульсный составляет 360 А.

Основная особенность инвертора состоит в том, что можно использовать любой трансформатор, имеющий на выходе 2 обмотки на 12 В.

При выходной мощности до 200 Вт отказываются от установки транзисторов на радиаторы.

Следует учесть, что электроток при мощности в 400 Вт может достигать 40 А.
