Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство(хотя руки дошли до этого только зимой), которое отключает нагрузку через заданное время. Возможности купить микросхему-таймер у меня не было, а реле на транзисторах имели очень маленькую задержку. И в голову пришла идея сделать своими руками реле времени с использованием часов в качестве таймера.
И начнём создание реле с … ножек. Я сделал их пробойником из :
Ножки приклеиваем на фанеру — будущее основание прибора:
Ставим трансформатор:
И стандартный обвес (диодный мост и конденсатор) — в итоге получаем нестабилизированный блок питания:
Источник питания устройства мы получили, теперь осталось разобраться со схемой.

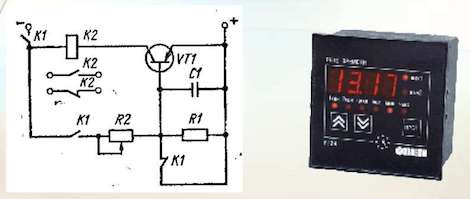

Эта схема для часов, у которых будильник при срабатывании сигналит непродолжительное время :
При кратковременном нажатии кнопки «Пуск» реле 2 замыкает и удерживает цепь питания. Загорается светодиод, сигнализирующий о работе и реле 3 включает нагрузку. При срабатывании будильника реле 1 размыкает цепь питания и контакты реле 2 возвращаются в исходное положение. Нагрузка отключается. Вместо реле 2 и 3 можно использовать одно двухполярное реле.
Для часов, у которых будильник при срабатывании отключается только вручную (т.е. сигналит постоянно) , схема гораздо проще:
Когда сигнал будильника подаётся на диод и эмиттер транзистора, контакты реле будут разомкнуты — нагрузка отключена. Не будет сигнала — включена.
Реле 3 в первой схеме и реле 1 во второй должны выдерживать сетевое напряжение и рассчитаны на ток, потребляемый нагрузкой. Реле, не подходящие по параметрам выйдут из строя.
Я добыл релюхи из сломаного бесперебойника, 250в 5а — всё с большим запасом.
Приклеиваем релюшки:
Пол дела сделано, теперь нужно разобраться с часами.
Для питания часов нужно 3 вольта, но как их получить?
Вариант 1 — Стабилизатор на 3 вольта.
Вариант 2 — Оставить питание от батареек.
Батарейки явно не бро, могут подсесть в нужный момент, по этому предпочтительнее стабилизатор. Если нет стабилизатора, то тогда используем батарейки.
У меня был стабилизатор на 5 вольт и я подключил его через 4 диода. В итоге при срабатывании будильника идёт просадка напряжения, а это не хорошо.
Хоть на стабилизатор идёт мизерная нагрузка, я на всякий случай закрепил его на радиаторе. И заодно его стало удобней закрепить в корпусе часов:
Навесом спаял схемку, инициирующую запуск релюшки:
И разместил всё это в корпусе часов:
Часы будут крепится к корпусу, прикрывающему релюхи:
Последний штрих — приделываем розетку:
Прибор готов. Область применения такого реле ограничена вашей фантазией. Например можно сделать автоматический полив растений или дозатор корма для домашних животных. Ну я и расфантазировался…
Если кто плохо понял принцип действия, посмотрите это видео. Оно и натолкнуло меня на создание реле.
Демонстрация работы:
Содержание:
Реле времени в механическом исполнении используются уже давно, простейшим примером можно считать песочные часы, когда определенный объем песка с верхней части пересыпается в нижнюю через отмеренные промежутки времени. После этого под весом песка в движение приводится механическое устройство. Часы с кукушкой - тоже простое механическое реле времени, где груз на цепочке приводит шестереночный механизм в движение, а через определенные промежутки времени выдвигается кукушка.
В старых стиральных машинах заводился механический таймер, через установленное время он замыкал контакты, включая электродвигатель. С появлением электричества механические устройства вытеснило электронное реле времени, современные часы с режимом таймера полностью изготавливаются на электронных элементах. Но задачи остаются прежними: включение и выключение определенных электронных приборов, электродвигателей, которые приводят в движение механические устройства. Иногда на сложных конвеерных технологических процессах это устройство называют реле задержки. Сегодня при доступности электронных деталей вопрос «Как сделать реле времени?» трудностей не вызывает.
Классификация таймеров и конструктивные особенности
Все таймеры можно разделить по конструктивному исполнению:
- простой таймер механического устройства, примером может служить таймер стиральной машины старого образца РВЦ-6-50;
- таймеры с электронными элементами включения нагрузки в сеть - таким элементом может быть тиристор, само реле времени на транзисторах или микросхемах. Роль элемента задержки включения выполняет электролитический конденсатор;
- с пневматическими приводами включения и отключения устройств.
По способу установки:
- производители бытовой техники и специальной аппаратуры устанавливают таймеры в корпус, кнопки управления выводятся на переднюю панель;
- самодельное реле времени можно поставить где угодно в зависимости от потребностей и фантазий производителя. Раньше автолюбители устанавливали реле времени 12 В питания на включение подогрева масла в поддоне. 12 В в данном случае - очень удобное бортовое питание автомобиля от аккумулятора: не требуется дополнительного источника питания, низкое потребление энергии, аккумулятор не разрядится.
Поэтому размеры и крепления соответствуют этим стандартам.
По способу подключения:
- расположение элементов подключения может быть спереди, сзади или боковое;
- провода питания и управления выведены из корпуса и подключаются пайкой или болтовыми соединениями в распределительных устройствах;
- на корпусе установлены разъемы для подключения.
По элементам управления и программирования:
- пакетным переключателем;
- потенциометром;
- кнопками.
Все эти конструктивные особенности реле времени производителями используются с учетом условий расположения таймеров и их функционального назначения, самоделки могут сочетать в одном изделии совокупность всех вариантов.
Достоинства и недостатки различных видов таймеров
Статистика показывает, что наиболее востребованы реле времени с электронными элементами включения и отключения нагрузки. Это объясняется целым рядом преимуществ:
- компактные габариты;
- незначительные затраты электроэнергии;
- широкий диапазон выбора источников питания, есть модели 12 В постоянного тока или 220 В переменного;
- отсутствие механических приводов;
- большой выбор опций программирования;
- длительный срок эксплуатации, электронный таймер не ограничивает количества срабатываний, как механические устройства;
- легко демонтируется и подключается к другому оборудованию.
Схемы этих устройств не сложные, кто владеет начальными знаниями в области электроники и практическими навыками монтажной пайки, может сделать реле времени своими руками.
Реле времени своими руками
Рассмотрим один из простых способов, как сделать реле времени дома своими руками, модели транзисторного исполнения самые доступные. Для этого не понадобится много деталей:
| Наименование элемента | Номиналы |
| Транзистор | КТ937А(Б) или ВD 876 |
| Любое с питанием 9–12 В. |
|
| Резистор R1 | |
| Резистор R2 | |
| Переменный резистор R3 | |
| Конденсатор C1 | 25 В 3300 мкФ |
| Переключатель |
При включении тумблера S1 конденсатор С1 заряжается до уровня питающего напряжения 9–12 В через переменный резистор R1 и R3, ключ транзистора VT1 открывается. После зарядки конденсатора транзистор закрывается и обесточивает реле, в зависимости от конструкции группы контактов нагрузка выключается или подключается.
Регулировка времени зарядки осуществляется резистором R1, опытным путем, на корпусе таймера, сделанного своими руками, можно нанести градуировку по минутам до момента срабатывания. Выключение тумблера S1 приводит к полной разрядке конденсатора через резистор R2, процесс работы циклический, после разрядки таймер приводится в исходное состояние.
Самодельный таймер имеет простую схему, очень неприхотливую, номиналы элементов не критичны, после правильной сборки не требует отладки, работает сразу, поэтому для собрать его своими руками несложно. В качестве источника питания можно использовать батарейки на 9 В, аккумуляторы на 12 В или сетевое питание на 220 В, через преобразователь напряжения в 12 В постоянного тока.
Часто реле времени делают на реле с питанием электромагнита 12 В, как у производителя FUJITSU-TAKAMISAWA (Япония). Это очень удобно, контакты на нагрузку выдерживают 220 В / 2 А.
В этом выпуске канала Паяльник TV рассмотрим простую схему. Она представляет из себя несложный таймер, или реле времени. Выполнена всего на одном активном компоненте в виде биполярного транзистора обратной проводимости. Доступна схема начинающим и опытным радиолюбителям для самостоятельной сборки. Радиодетали дешево в этом китайском магазине .
Несколько слов про элементную базу. Диод D1 можно даже не использовать. Заменить перемычкой. Если решите использовать, то любой маломощный диод, например 1N4007, или любой другой выпрямительный диод. Конденсатор C2 подбирается, если устройство будет питаться от блока питания. Если от аккумулятора, то отпадает нужда в конденсаторе C2, так как он предназначен для фильтрации питания. Резисторы R2 и R1 с мощностью 0,25 Вт. Однако можно и не столь мощные 0,125 Вт. Конденсатор C1 в схеме имеет ёмкость 100 мкФ, но нужно его подобрать. Из него зависит время срабатывания схемы. Напряжение этого конденсатора 16-25 В, поскольку питание у нас само 12 В. Транзистор T1 – любой маломощный транзистор биполярный, обратной проводимости. Можно использовать даже КТ315. В представленной сборке задействован транзистор средней мощности КТ815А. Можно также транзисторы большой мощности, к примеру КТ805, КТ803 даже, КТ819, и так далее.
В эмиттерную цепочку транзистора подключена обмотка электромагнитного реле, для управления мощными сетевыми нагрузками. В случае, если схему будете применять для запитки низковольтных маломощных нагрузок, например, светодиодов, то реле можно убрать и в эмиттерную цепь подключить напрямую сам светодиод.
Как работает схема?
При подключении источника питания, 12 В, к примеру, поступает питание на схему, через ограничительный резистор R2 заряжается конденсатор C1. И как только заряд на конденсаторе достиг определённого уровня, питание через резистор R1 поступает на базу транзистора. Вследствие чего последний открывается, и плюс через переход транзистора подаётся на обмотку электромагнитного реле. Вследствие чего последнее замыкается, включая или выключая сетевую нагрузку.
В представленном варианте в качестве сетевой нагрузки использована обычная лампа накаливания на 220 В. Если хотите управлять сетевыми нагрузками, то обратите внимание именно на параметры реле. Во-первых, катушка реле должна быть рассчитана на напряжение 12 В. Сами контакты должны быть довольно мощными, в зависимости, конечно же, от подключённой нагрузки. То есть, обратите внимание на ток допустимый через контакты.
Время срабатывания реле, то есть, время зарядки конденсатора, в большей степени зависит от резистора R2. Чем выше его номинал, тем медленнее будет заряжаться конденсатор. И, разумеется, от ёмкости самого конденсатора C. Чем выше его номинал, тем дольше он будет заряжаться, значит, тем большее время потребуется на зарядку и срабатывание схемы.
Рассмотрим схему в железе.
Реле имеет катушку на 12 В, об этом говорит маркировка. Также допустимый ток через контакты составляет 10 А при напряжении 250 В, переменном. Транзистор абсолютно не нагревается в схеме. Но поскольку схема имеет довольно большую задержку, с таким раскладом использованных компонентов, было решено изменить сопротивление R2. В схеме 47 кОм было заменено на 4,4 кОм, и этим получена задержку 2-3 с.
Давайте подключим к источнику питания 12 В. Будет использован такой аккумулятор, точное напряжение где-то 10, 8 В. Это три литиевые банки, подключённые последовательным образом. Обратите внимание на светодиод. У нас синий светодиод подключён через ограничительный резистор на 1 кОм. Как только контакты реле замкнутся, подаётся питание на сам светодиод. Обратите внимание на задержку. Где-то 2 с. Разумеется, схема может находиться в включённом состоянии бесконечно долгое время.
Данную схему можно использовать не только в качестве таймера, но и в качестве системы плавного пуска Soft Start. Применяется система импульсных мощных блоков питания. Почему именно советуется в мощных источниках питания импульсных использовать плавный пуск? Потому что при включении схемы в сеть на очень короткое время схема потребляет запредельный ток. Это происходит потому, что в момент включения заряжаются конденсаторы большим током. И вследствие этого другие компоненты схемы, например, диодный мост и так далее, могут не выдерживать такие токи и выйти из строя. Поэтому применяется эта система.
Как работает система плавного пуска в схемах импульсных источников?
При подключении в сеть 220 В через резистор, который имеет некоторое сопротивление и является токогасительным, то есть, ограничивает ток, заряжается через этот резистор мощный конденсатор, малым током. И как только конденсаторы полностью заряжены, тут уже срабатывает реле и подаётся основное питание по контактам реле на схему импульсного источника питания. Таким образом, к примеру, можно подобрать время заряда конденсатора, настроить тут время срабатывания, и получить довольно хорошую систему для мощных импульсных блоков питания. На этом всё. Такова простая и доступная . Еще простая схема .
обсуждение
radmir tagirov
это пример как не надо делать реле времени. Индуктивная нагрузка должна обязательно шунтироваться диодом. Иначе в одно прекрасное время у вас погорит транзистор. И почему реле подключено к эммитеру?
Serghei
Это не реле времени, а реле задержки! Да и диод ты не туда вставил!
Taras tsaryuk
а диод параллельно реле типа ставить не нужно да!?если не жалко транзистора – когда закроется транзистор и реле обесточится, есть такая фигня как обратный ток, вот в этот момент и транзистору придет полный. Ну в общем как угодно. Если деталей не жалко.
An _
собрал такую схему, только без диода и кондера на входе, и реле заменил на светодиод с последовательно соединенным резистором в 300 ком, транс кт 3102, при подключении к аккуму на приблизительно 12в светодиод плавно начинает светиться и светит, светит, светит.! При меньшем напряжении на источнике питания картина та же. Пробовал менять кондер и резисторы – разница в скорости засвечивания светодиода. Я думал, что он должен засветиться и потухнуть. Где ошибка?
Zahar shoihit
действительно это не урок математики но мне кажется так как статья для начинающих то все-таки стоит объяснить людям, как посчитать время задержки.
Zahar shoihit
как ты получил задержку в две секунды?
Ведь τ=rc 4. 4k*100µf=0. 44сек.
12 вольтовое реле срабатывает где то при 9в.
То есть 3/4 от полного заряда конденсатора.
3/4 от 5τ =(5*0. 44)/4*3=1. 65сек
это в идеале, а по идее и того меньше.
кардан youtube
доброго времени суток. Возможно ли собрать на основе данной схемы реле на 4 контакта с последовательным включением с задержкой в 5 секунд? Хотелось бы использовать нечто подобное в разгоне козлового крана.
дарья новгородова
ребята, оставьте человека в покое со своими вопросами по поводу устройства этого реле. У меня на компрессоре оно уже год отключает пусковые кондёры. А пользуюсь компрессором я довольно часто. А ещё в сигнализации я его применил. Пока проблем не было.
Андрей ф
я не волшебник, а только учусь. Товарищи электронщики поясните пожалуйста, разве базовый ток транзистора у этой схемы через r2, r1 и катушку появляется не с разу. Есть такое предположение, как говорит автор, что транзистор открывается с задержкой в 2 сек, когда на верхней обкладке по мере заряда появляется напряжение, допустим 0, 7 в, достаточное для открытия транзистора и ёмкость конденсатора особой роли не играет. Вот если бы тут стояла кнопка с откидным контактом между r2 и узлом соединения с1 и r1 тогда бы размер ёмкости играл бы свою роль на длительный разряд. Короче говоря, кто может поясните.
Sako grig
напряжение для открывания транзистора 0. 7 в как раз появляется через несколько секунд, время зависит от величины r2 и с1. При увеличении емкости конденсатора 0. 7 в появиться позже, то же самое при увеличении r2, так как уменшится ток зарядки конденсатора. I*t=c*u
андрей ф
спасибо за разъяснение. Собрал схему в мультисим, транзистор поставил 2n6488. Реле подключал и к коллектору и к эммитору. С реле в коллекторной цепи схема ведёт себя приблизительно так как вы написали на базе u= 0, 5в ток открытия 0, 01ма. А когда реле в эммиторной цепи картина другая, напряжение на базе u= 4b ток 0, 01ма и реле вроде бы как срабатывало при 4в. Сопротивление и конденсатор ставил разные, время заряда менялось в обоих случаях.
Sako grig
вообше то я рекомендовал реле подключить в цепь колектора, эмитер заземлять, вместо r1 поставить стабилитрон на 3-4 вольта(что- бы увеличивать время задержки), желательно транзистер взять с большим коэф усиления по току-h21э.
Sako grig
не думаю, что мултисим может разбираться в тонкостях работы разных модификации реле, например у одних, хотя они на 12вольт, напряжение срабатывания 8-9вольт, а напряжение отпускания может быть где то в районе 3-4вольта.
Андрей ф
интересно было лет 20 назад когда цветные телевизоры весили 20 кг и что бы отремонтировать надо было его в ателье везти или на дом мастера вызывать, поэтому самому пришлось прикупить книги и самостоятельно изучать это дело, но моя база всё равно маловата так как подсказать особо было не кому. Собирать и посмотреть как работает схема в мультисим, да почему нет. В интернете очень много роликов но таких, чтобы досконально объяснили работу схемы очень мало. Вот и тут автор мог бы показать на схеме направления токов, напряжения на конденсаторе, на базе транзистора. Тогда бы не было вопросов, а почему реле поставил в цепь эммитера, а не коллктора.
Stas stasovih
подскажи самую простую схему реле задержки отключения? Питание 24в, задержка после отключения питания 60-120 секунд, у меня есть всякое барахло типа пб от компа, и маленькие бп, возможно от туда выдернуть комплектующие?
Sako grig
это зависит от того что подразумевать говоря, отключение,. Если отключение это отключить питающий 24вольт, то спасет только аккумлятор в схеме, если, отключение, надо сделать командной кнопкой, будет другая схема.
Олег мальцев
оно работает? А как? При достижении на базе 0. 7в транзистор откроется и на его эмиттере появится напряжение питания минус напряжение падения на переходе к-э, и по идее он должен закрыться до того момента пока на базе не появится напряжение больше напряжения на эмиттере на 0. 7в. По идее реле нужно включить в коллектор и добавить блокировочный диод. Не?
алекс lamin
а не проще всем одинаково обозначать коненсаторы электролитические плюсом и минусом что такое черное и белое нужно искать людям отдельно тратить время.
Алекс lamin
сотни роликов с названием реле времени чтобы узнать реле включения или выключения нужно досмотреть ролики до конца. А не проще написать в названии. Люди недели тратят на поиски. Не говоря уж об ииотском обозначении изначально любой схемы реле. Где катушка не указывают ни на схеме ни на реле. Вместо привычных знаков скажем нуля и фазы какое то черчение с абстрактным мышлением.
Схема таймера
Схема работает следующим образом: при нажатии на кнопку через резистор R3 идет заряд конденсатора С1. Когда конденсатор заряжается, открывается транзистор VT1. Он усиливает транзистор VT2, через который потечет ток нагрузки. Но конденсатор С1 разряжается через резисторы R1 и R2. Чем меньше значение резистора R1 тем быстрее будет разряжаться конденсатор. Резистор R2 стоит для того, чтобы после заряда конденсатора, конденсатор не разряжался моментально. Тем самым мы увеличиваем срок жизни конденсатора.
Схему решил собирать на одностороннем текстолите длинной 25мм и шириной 20 мм. Дорожки на плате рисовал перманентным маркером, а сверху закрасил краской. Травил в хлорном железе где-то сорок минут. Краску смывал растворителем, после залудил плату.
Теперь приступим к пайке. Первым делом паяем транзисторы, так как у них короткие ноги, и поэтому паять сложнее. Потом паяем конденсатор. Затем все резисторы, за ними светодиод, после провода и клеемник. Если все правильно спаять, то схема заработает сразу.
Транзисторы могут быть заменены на любые n-p-n структуры. Если подключать нагрузку, ток которой выше 50мА, то советую заменить транзистор кт315 на более мощный. Резистор R3 можно заменить на любой другой с сопротивлением 200-1000 Ом.
Резистор R2 можно заменить на любой другой с сопротивлением 50-1000 Ом. Резистор R1 может быть заменен на постоянный, если не требуется регулировка времени. Резистор R5 может быть заменен на другой с сопротивлением, 7.5-12.5 кОм. Резисторы R6 и R7 лучше оставить без изменения. Конденсатор может быть заменен и на другую емкость. Но его напряжение снижать нельзя.

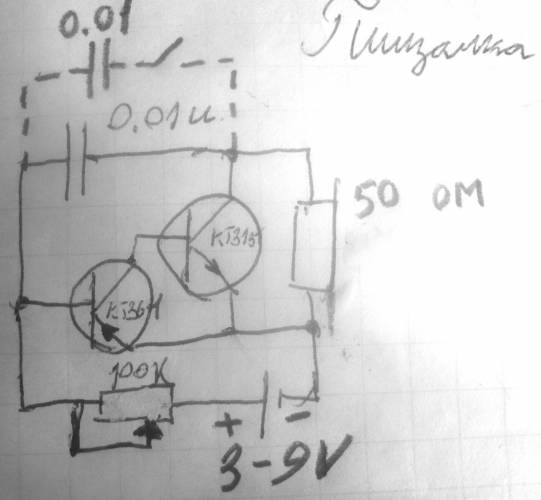

Для наглядности работы таймера решил собрать простую пищалку. Плату травить не стал, собрал все на картонке. К этой схеме подключается динамик сопротивлением 50 Ом, который можно достать из телефонных трубок советских телефонов. К конденсатору можно в параллель поставить кнопку с таким же конденсатором, и при нажатии на кнопку звук из динамика будет звучать на несколько тонов ниже.
Хотел бы напомнить, что параллельно диоду можно включить электромагнитное реле с током обмотки не более 50 мА (если стоит кт315). А теперь небольшое видео о работе прибора:
С указанными по схеме номиналами время задержки не большое, но его легко можно увеличить установив ёмкость большего номинала. Схему собрал bkmz268 .
Обсудить статью СХЕМА ПРОСТОГО ТАЙМЕРА

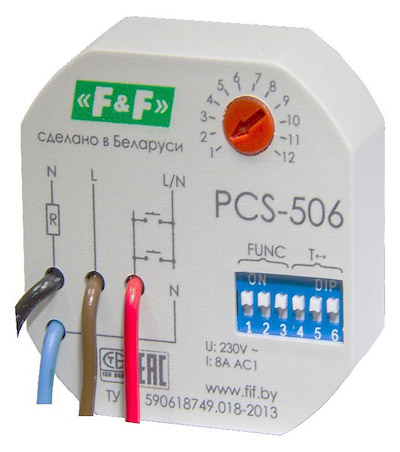

Реле времени установлено во многих моделях оборудования и бытовой техники. Это устройство позволяет автоматически включать или выключать аппаратуру и не тратить время для контроля над теми или иными действиями. Народные умельцы часто конструируют различные приборы для собственных потребностей. Для многих конструкций требуется изготовить реле времени своими руками, поскольку фирменные устройства не всегда подходят в той или иной конкретной ситуации. Однако прежде чем приступать к изготовлению самодельного таймера, начинающим мастерам рекомендуется ознакомиться с основными видами таких реле и принципами их работы.
Как работает электронный таймер
В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.
Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.
Принцип работы реле времени:
- После команды запуска таймер начинает считать с нуля.
- Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
- Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.
Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.
Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.
Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.
Основные типы реле времени
При конструировании самодельного реле времени, в качестве образца берется какая-то конкретная модель. Поэтому каждый мастер должен представлять себе основные устройства, выполняющие функции таймеров. Основной задачей любого реле времени является получение задержки между входным и выходным сигналом. Для создания такой задержки используются различные способы.
К электромеханическим реле относятся пневматические устройства. В их конструкцию входит электромагнитный привод и пневматическая приставка. Катушка прибора рассчитана на переменный ток с рабочим напряжением от 12 до 660 В - всего установлено 16 точных номиналов. Рабочая частота составляет 50-60 Гц. С такими параметрами может быть изготовлено реле времени своими руками на 12в. В зависимости от конструкции, выдержка у таких реле начинается при срабатывании либо в момент отпускания электромагнитного привода.
Время устанавливается с помощью винта, регулирующего сечение отверстия, через которое воздух выходит из камеры. Параметры этих устройств не отличаются стабильностью, поэтому более широкое распространение получили реле времени.
В этих приборах используется специализированная микросхема КР512ПС10. На нее подается напряжение через выпрямительный мост и стабилизатор, после чего внутренний генератор микросхемы начинает выработку импульсов. Для регулировки их частоты используется переменный резистор, выведенный на лицевую панель устройства и последовательно включенный с конденсатором, задающим время. Подсчет полученных импульсов осуществляется счетчиком, имеющим переменный коэффициент деления. Данные конструкции вполне можно взять за основу, чтобы изготовить циклическое реле времени и другие аналогичные устройства.
Современные реле времени изготавливаются на основе микроконтроллеров и вряд ли подойдут домашним мастерам в качестве образца. При необходимости получить точные временные промежутки, рекомендуется воспользоваться готовым изделием.
Реле времени своими руками 220в схема

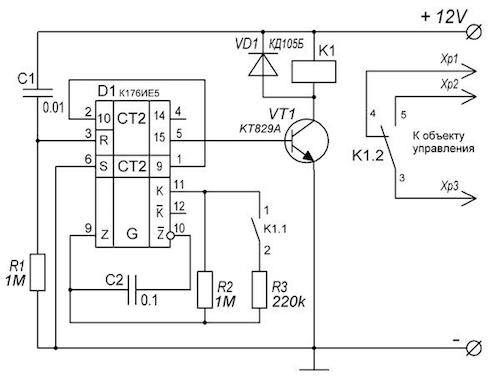

Довольно часто для конструкций, сделанных домашними мастерами требуется изготовить простое реле времени своими руками. Надежные и недорогие таймеры полностью оправдывают себя в процессе эксплуатации.
Основой большинства самодельных приборов служит все та же микросхема КР512ПС10, питание которой осуществляется через параметрический стабилизатор с напряжением стабилизации примерно 5 В. При включении питания цепочка, состоящая из резистора и конденсатора, образует импульс сброса микросхемы. Одновременно происходит запуск внутреннего генератора, у которого частота задается цепочкой из другого резистора и конденсатора. После этого внутренним счетчиком микросхемы начинается подсчет импульсов.
Количество импульсов является также коэффициентом деления счетчика. Этот параметр задается за счет коммутации выводов микросхемы. При достижении на выходе высокого уровня, происходит остановка счетчика. На другом выходе импульсы также достигают высокого уровня, в результате VT1 открывается. Через него включается реле К1, контакты которого непосредственно управляют нагрузкой. Данная схема идеально подходит для решения задачи, как сделать реле времени 220в своими руками. Для повторного запуска выдержки времени, вполне достаточно на короткое время выключить реле, а затем снова включить.
