Жк дисплей со светодиодной подсветкой. Технологии подсветки в телевизоре

Многие люди сегодня используют светодиодную ленту для подсветки самых разнообразных элементов интерьера в дома. Причем нередко led подсветка располагается за телевизором. Такую подсветку достаточно легко организовать своими руками, если знать некоторые нюансы, о которых мы поговорим в этой статье.

Самым простым способом организовать такой тип подсветки – воспользоваться обычной светодиодной лентой или PaintPack. О том, какие преимущества несет подсветка телевизора светодиодной лентой, а также для чего нужна система PaintPack, расскажет наша сегодняшняя статья.

Зачем необходима подсветка телевизора

Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека. Особенно сильно негативный эффект заметен у взрослых людей, тогда как у детей он сглаживается благодаря росту и развитию, а также сильным восстанавливающим способностям детского организма.

Обратите внимание! Вред в данной ситуации подтвержден как многими исследованиями, так и субъективными ощущениями людей.

Просмотр телевизора без хотя бы фоновой подсветки чреват рядом негативных явлений:

• быстрая утомляемость глаз;
• падение остроты зрения;
• появление головных болей и т.д.

Обратите внимание! Все это, особенно быстрая утомляемость глаз, обуславливается наличием слишком яркого и заметного контраста между экраном телевизора и затемненным помещением. Кроме этого сама яркость экрана способна динамически меняться, что заставляет зрительную систему человека функционировать в экстремальных для себя условиях.

Яркий экран телевизора и темная комната — плохое сочетание для глаз

Длительный или еще хуже — постоянный просмотр телевизора, когда фоновая подсветка отсутствует, а все помещение находиться во мраке, приводит к развитию стресса, а также общей усталости. В конечном итоге наблюдается общее снижение здоровья человека, ухудшение защитных и адаптационных механизмов в его организме.

Решение проблемы: внешнее освещение

На сегодняшний день проблема просмотра телевидения ночью имеет достаточно простое решение, которое воплощается в жизнь своими руками. Решение это кроется в установке дополнительной подсветки для тех моделей, у которых отсутствует контурное освещение экрана, оборудованное производителем.
Но здесь имеются свои «подводные камни», без знания которых вред организму будет продолжать наноситься. В данной ситуации необходимо учитывать следующие нюансы:

• потолочная общая подсветка здесь не подойдет, так как ее световой поток будет засвечивать экран. В результате этого у телевизора начнет снижаться контраст;

Потолочное освещение комнаты

• несколько лучшим решением будет использование настенных бра, напольных торшеров и настольных светильников. Но в такой ситуации мы сталкиваемся с проблемой оптимального размещения осветительных приборов , ведь они не должны мешать просмотру телепередач. Если такие светильники будут находиться сзади зрителя, то они создадут на экране блики. А если их разместить вблизи телевизора, то они будут притягивать внимание, отвлекая;

Светильник рядом с телевизором

• фоновая подсветка. Создание фоновой подсветки вокруг телевизора лишено всех недостатков ранее перечисленных способов размещения осветительных приборов. К плюсам данного метода относится и то, что такое освещение с помощью современных технологий (светодиодные ленты и PaintPack) можно легко организовать своими руками.

Как видим, фоновая подсветка в данной ситуации является лучшим вариантом.

Особенности фоновой подсветки: что нужно учитывать

Фоновая подсветка, которая организуется своими руками позади телевизора, должна отвечать ряду требований:

• быть ненавязчивой, чтобы не привлекать к себе излишнее внимание;
• давать оптимальный уровень светового потока, чтобы предотвращать утомление глаз от длительного просмотра телепередач в темное время суток;

Фоновое освещение

• легко и быстро монтироваться своими руками;
• источники света, с помощью которых она формируется, не должны нагреваться. Этот фактор может привести к риску развития пожароопасной ситуации, так как сам телевизор, даже современные модели, нагревается в процессе своей работы;
• светильники, применяемые для фоновой подсветки, должны быть экологически чистыми и не содержать вредных веществ. Такие требования связаны с тем, что размещаясь за техникой подобного рода, они подвержены риску механического повреждения. Особенно, если в доме имеются малые дети, постоянно снующие вблизи техники.

Из всего разнообразия осветительных приборов, активно используемых в системе наружного и внутреннего освещения, в данной ситуации максимально полно под перечисленные выше требования подходит светодиодная продукция, а именно – светодиодные ленты.

Преимущества светодиодного освещения телевизора в фоновом режиме

Использование светодиодной ленты в качестве фоновой подсветки любой техники в доме несет в себе следующие преимущества:

• возможность выбрать подсветку любого цвета. Светодиодная продукция отличается довольно обширным спектром всех возможных цветов и оттенков;

Светодиодная подсветка

• простой монтаж своими руками. Благодаря наличию самоклеящейся основы такую продукцию можно наклеить на любую поверхность, даже заднюю крышку техники;
• отличный световой поток, который в разы превосходит все остальные источники света;
• отсутствие значительного нагрева во время работы;
• полностью экологически чистая продукция, которая не может разбиться и поранить ребенка;
• низкое потребление электроэнергии;
• длительный период службы.

Отдельно стоит отметить, что как декоративная и фоновая подсветка телевизора, светодиодная лента способна придать любому помещению атмосферы праздника, романтики или сказочности.
С такими достоинствами неудивительно, что именно светодиодная лента стала наиболее широко применяться в качестве фоновой подсветки не только телевизоров, но и различных декоративных элементов интерьера.

Варианты установки светодиодной подсветки за телевизор

Как мы уже выяснили, самым простым и доступным способом сделать своими руками фоновую подсветку является установка на заднюю крышку телевизора светодиодной ленты. Эта процедура не займет у вас много времени и потребует следующих действий:

• кладем телевизор на заранее подготовленный стол, который накрыт тканью. Делать это нужно аккуратно, чтобы не повредить экран;
• по периметру задней крышки клеем светодиодную ленту. Помните, что она может иметь любой цвет свечения;
• поскольку телевизор в процессе своей работы будет нагреваться, то ленту дополнительно следует сажать на клей каждые 5-10 см;

Установка ленты

• далее в углу припаиваем полоски ленты. Здесь можно купить специальные угловые соединители;
• затем подключаем к ним блок питания с нужной мощностью для используемой в подсветке ленты. В схему нужно будет включить реле или преобразователь 5→12 вольт. Это необходимо, если у прибора имеются USB-выходы;

Схема соединения

• выключатель подсветки можно прикрепить в углу.

Обратите внимание! Лента должна прочно держаться, чтобы не провоцировать появление короткого замыкания.

Система PaintPack

Кроме этого можно использовать системы подсветки PaintPack.

Система PaintPack представляет собой корпус небольшого размера. К нему с двух сторон подключаются светодиодные ленты съемного типа. PaintPack также оснащен индикатором, разъемом для питания и microUSB, через который возможно подключение в компьютеру. Также в состав PaintPack входит мастер-разъем. С его помощью можно последовательно подключать два устройства.

Обратите внимание! Данное приспособление отлично подходит для фонового освещения и монитора компьютера.

Корпус системы следует установить на задней панели телевизора. Далее по вышеописанному алгоритму монтируем и подключаем светодиодные ленты,.
если планируется подключать PaintPack через USB-разъем к компьютеру, нужно будет установить требуемые драйверы, а также провести настройку прибора в комплектной программе. Для этого вам понадобится пакет AmbiBox.

Заключение

Решаясь на создание фоновой подсветки телевизора лучшего источника света, чем светодиодная лента вам не найти. В данной ситуации все манипуляции довольно легко проводятся своими руками, что является еще одним плюсом. Более того, используя PaintPack, вы добьетесь большей технологичности фоновой подсветки, созданной своими руками.

Освещение на кухне малогабаритной квартиры

Без такой подсветки не может нормально работать ни один жидкокристаллический ТВ вне зависимости от его марки. Мы расскажем, каким образом можно сделать ремонт Led подсветки телевизора в домашних условиях на примере устройства от Lg, и что для этого вам понадобится.

Как определить, что сломана именно подсветка? Предположим, что неисправность у ЖК телевизора такая: включается от пульта ДУ, но экран не светится (если ваш ТВ не включается даже с пульта — читайте о ). Когда на дисплей направлен свет от фонарика (т.е. осуществлена принудительная подсветка), то изображение проявляется. Вердикт - не работает лед драйвер или аналогичная подсветка, может быть из-за того, что перегорели специальные линейки с припаянными светодиодами. Нужно разбирать телевизор и визуально осматривать детали в поиске неисправности.

Внимание! Вскрывать корпус ЖК телевизора можно только в том случае, если у вас имеется навыки работы со сложными устройствами и небольшой опыт, в противном случае лучше не рисковать.

Снять заднюю крышку у любого ТВ марки LG - дело несложное, только делать надо все аккуратно и без спешки: отсоединяем ножки подставки и откручиваем крепление по всему периметру изделия. Если крышка не снимается - значит, есть блокирующий болт, не стоит прилагать усилия, надо найти его и выкрутить.

После снятия задней крышки, проверяем напряжение на выходе.

Если оно в норме — проверяем напряжение лед подсветки самого экрана. Величина его всего 100V, что указывает на наличие неисправности подсветки ЖК телевизора.

В таких телевизорах в качестве используется специальный светодиодный набор с линзами, который установлен по всей площади экрана для обеспечения четкой освещенности. Чтобы добраться до них, и произвести ремонт подсветки телевизора LG, необходимо сначала извлечь матрицу.

Разборка изделия

В телевизоре имеются три основные платы - main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками - работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

• необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
• перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице - это может навредить качеству изображения впоследствии;
• особое внимание надо уделять дешифраторам - одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

Поиск неисправности

Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.

У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U - это три ряда по 7 светодиодов, а для LG 32LB582V - три по 6 штук.

Во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

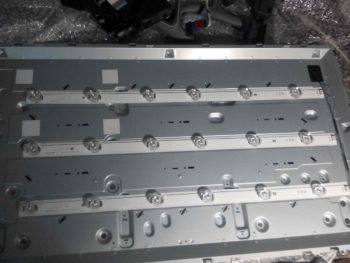

Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.

Найти перегоревший светодиод непросто: если нет подгорания в месте крепления, то надо проверять каждый элемент по отдельности.

Замена светодиодов

Замена подсветки телевизора Lg может вызвать определенные затруднения. Допустим, по результатам проверки были выявлены несколько неисправных светодиодов. Купить сменную планку довольно сложно - в сервис центры эти детали не поставляются, можно заказать их на сайте производителя, но это долго и весьма дорого. Значит, есть только один путь - заменить отдельные диоды , хотя и на радиорынке найти их будет непросто. Специалисты уверяют, что можно купить уже паяные, но исправные, после долгого поиска именно такие и были приобретены.

Пользователи должны знать, что все планки приклеиваются с помощью двустороннего скотча , поэтому надо их прогреть специальным паяльным феном, чтобы скотч отошел. Для этого планка фиксируется в держателе и прогревается снизу феном, олово расплавляется, и неисправная деталь удаляется. Впаивать следует точно таким же методом, чтобы не повредить светодиод.

Важно! Все линзы на заводе закрепляют компаундом, поэтому при их снятии надо действовать очень осторожно, при этом каждую надо потом установить на прежнее место, дабы не нарушить первоначальную фокусировку.

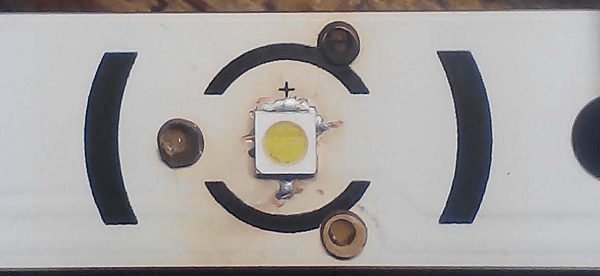

Еще один нюанс: вам могут попасться светодиоды, у которых минусовая площадка немного большего размера, чем плюсовая, поэтому надо подрезать место контакта, чтобы впаять диод. Так выглядит впаянный светодиод:

То, что повреждена немного краска - не беда. Точно так же впаиваем остальные светодиоды, а линзы приклеиваем на суперклей . А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Как видим на практике, в ремонте led подсветки матрицы телевизора LG есть много специфических нюансов, и не зная их, невозможно добиться положительного результата.

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов . Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже.

После окончания яркость подсветки лучше не выводить на максимум, а ограничиться 75% - при таком режиме светодиоды работают в нормальном режиме и, как утверждают специалисты, прослужат намного дольше.

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно

Самые надежные телевизоры LG 2018 года

Телевизор LG 22LH450V

Светодиодная Led подсветка - это еще одна характеристика телевизоров и мониторов, которая в последнее время усложняет выбор покупателя, требуя от него лишних раздумий и принятия ответственного решения... Дело в том, что LCD (ЖК) телевизоров становится все больше, а ее типы все время множатся.

Действительно, приобретая телевизор хочется не ошибиться, не купить что-нибудь представляющее вчерашний или позавчерашний день, чем уже скоро нельзя будет пользоваться...

К счастью, больших сложностей в этом вопросе нет, его важность сильно преувеличена - об этом ниже на странице...

Есть хорошее правило: при покупке телевизора рекомендуется меньше уделять внимания названиям используемых технологий, а больше руководствоваться своими впечатлениями от его вида и качества изображения.

При этом, конечно, более современный (и дорогой) ТВ в большинстве случаев будет и лучшего качества.

Наилучшие результаты по качеству изображения на сегодня, пожалуй, дает тип подсветки - Direct (Full) LED. Причем он все время совершенствуется - сейчас в этой технологии может применяться очень большое количество светодиодов, что, естественно, сказывается очень положительно.

Edge LED или его производные тоже показывают все более лучшие характеристики, позволяя к тому же делать ТВ очень тонкими.

В обоих случаях в лучших моделях телевизоров используется еще метод «Локального затемнения» - Local Dimming . В телевизораз LG подсветка с его использованием называется LED plus .

ЖК элементы, из которых строятся LCD панели телевизоров, - сами по себе не произведут изображения, если их не подсветить. Поэтому, тот или иной тип подсвечивания в современных телевизорах обязательно присутствует. При этом следует иметь ввиду, что технологии постоянно совершенствуются, и тип подсвечивания с тем же или похожим названием в следующем году, может по исполнению сильно отличаться от прошлогоднего. К примеру, экраны Full LED теперь выпускаются почти такими же тонкими, что и Edge LED.

Среди типов подсветки телевизоров применявшихся или применяемых SONY можно назвать следующие:

CCFL (Подсветка на флуоресцентных лампах с холодным катодом).

WCG-CCFL (Подсветка широкой цветовой гаммы на флуоресцентных лампах с холодным катодом).

RGB LED, или динамическая rgb led (Обеспечивается цветная подсветка отдельных фрагментов экрана монитора или телевизора. Потенциально очень перспективная технология, поскольку в теории дает возможность подсвечивать нужную область экрана определенным цветом. На практике ее теоретические преимущества по сравнению с другими типами не всегда удается воплотить в жизнь. Подробнее см. ниже на странице).

Full LED. Другое название Direct LED (подсвечивающие диоды располагаются позади экрана равномерно по всей его площади. Это упрощает управление и улучшает качество. Но отрицательно сказывается на толщине экрана.) - Edge LED (Жидкокристаллический экран подсвечивается белыми светодиодами, установленными у него вверху и внизу или по бокам. Позволяет изготавливать очень тонкие Slim-телевизоры).

Dynamic Edge LED (В дополнение применяется технология локального затемнения (Local Dimming), контролирующая объем свечения отдельных групп светодиодов в зависимости от демонстрируемого изображения).

Intelligent Dynamic LED. Другое название Full LED или Direct LED (По сравнению с предыдущими технологиями применяется намного больше белых подсвечивающих светодиодов, расположенных прямо за телеэкраном равномерно по всей его площади и подсвечивающих изображение. Контролируя свечение отдельных блоков светодиодов, система может освещать конкретные участки изображения, оставляя другие темными. Эта технология упрощает управление и улучшает качество, но отрицательно сказывается на толщине экрана.)

Другие производители телевизоров, Samsung, Sharp, LG или Toshiba используют в той или иной степени отличающиеся технологии. Соответственно иное название могут носить и варианты подсветки телевизора (подробнее о технологиях можно почерпнуть массу информации в интернете, но с точки зрения выбора варианта для покупки эта информация не особенно много даст. Важнее, как мы уже говорили, оценить ТВ картинку визуально).

Кстати, Full LED (Intelligent Dynamic LED) от Sony это не то же самое, что full led подсветка в первоначальном понимании в начале развития технологии, когда флуоресцентная ламповая подсветка ЖК-матрицы телевизоров просто заменялась тысячами отдельных светодиодов (LED).

По сравнению с ранее применявшимися технологиями у светодиодной LED подсветки LCD (ЖК) телевизоров имеется достаточно преимуществ, но есть и недостатки (присущие самой технологии):

Недостатки технологии LED

Изначально, подсветка такого типа не улучшает углы обзора LCD (ЖК) дисплея
- Более тонкие модели с боковой LED подсветкой могут страдать от неравномерности засветки экрана
- LED подсветка может приводить к локальным нежелательным затемнениям изображения.

Конечно, эти недостатки в большинстве случае успешно преодолеваются в конкретных моделях телевизоров и мониторов, поскольку и сама технология все время совершенствуется. К тому же, не только подсветка влияет на качество картинки на экране.

Преимущества телевизоров с LED подсветкой

Все типы LED подсветки более экономичные
- Технологии типа Edge LED позволяют создавать телевизоры с очень тонким экраном
- LED светодиоды не содержит ртути (хотя технология их изготовления использует галлий и мышьяк)

Само собой, чудес не бывает. Как правило, у более дорогой модели будет и более качественное изображение, и считающийся самым перспективным на данный момент времени тип подсветки экрана. Но изображение будет хорошим не только и не обязательно из-за подсветки. Все остальные устройства телевизора, в том числе видеопроцессор могут быть очень хорошего качества. TV может быть очень хорошо настроен (то, что раньше называлось 'откалиброван'). В конце концов, могут быть правильно и соответствующим данному освещению образом выставлены регулировки...

Из всего этого, на наш взгляд, можно сделать вывод:

Выбирая телевизор, не следует уделять большое внимание типу подсветки. Будет лучше, если вы лично сравните качество изображения у нескольких моделей, и выберете тот, у которого картинка покажется приятней.

А выбирать, какой тип подсветки лучше - это задача производителей. Пока они сами не могут прийти к устоявшемуся мнению (что естественно, ведь технологии движутся вперед очень быстро).

Взять к примеру RGB LED подсветку. Считается, что она обеспечивает гораздо более богатую цветовую гамму, чрезвычайно четкое и контрастное изображение на экране, однако ее повсеместного распространения с течением времени не наблюдается. Даже наоборот, похоже, что производители от нее отказываются. Во первых, она значительно дороже других типов. А еще у нее тоже есть технические ограничения: число элементов подсветки ограничено, поскольку контролировать каждую часть монитора слишком сложно и затратно. В результате, может уменьшиться часть подсветки сцены, которой следовало бы быть яркой.

Дополнение:

Последнее время поступает информация об удачных усовершенствованиях этой технологии компанией Mitsubishi. Более того, они разрабатывают и совсем новый тип подсвечивания RGB Backlit с использованием трехцветного лазера. Возможно, скоро о RGB подсветке снова заговорят в полный голос.

Сергей Филинов

Что такое LED телевизор?

С каждым годом появляется все больше новых терминов, успеть за всем этим и знать все невозможно. Техника развивается в наше время быстрыми темпами. А к нам на помощь всегда придет интернет и расскажет о любых новшествах. Особо трудная задача сейчас стоит перед покупателями при выборе телевизора.

Что такое LED телевизор

Логично будет начать с расшифровки аббревиатуры LED, что на английском звучит так: light-emitting diode. А перевод на русский гораздо проще - 'светодиод'. Но нельзя назвать LED телевизор светодиодным телевизором. Что бы все это могло значить?

Грубо говоря, LED телевизор является ЖК (LCD) телевизором. Чтобы понять, в чем состоит отличие одного от другого, обратимся к особенностям ЖК телевизоров. Основная их часть - это матрица с пикселями (светящимися точками). Кстати, количество этих самых пикселей и определяет разрешение экрана (например, 640х480 = 307 200 точек). Так вот в ЖК телевизорах матрица подсвечивается флуоресцентными лампами с холодным катодом. А в LED телевизорах источниками света служат светодиоды. Это считается большим плюсом современной техники, ведь использование светодиодов позволяет производить LED телевизоры очень тонкими. Их толщина равняется примерно 2,5 см. LED телевизоры практично впишутся в любой интерьер. Таким образом, мы получаем более низкое энергопотребление (на 40% ниже по сравнению с ЖК телевизорами такого же размера), более длительный срок службы и лучший уровень контрастности, что уже не так далеко от известного конкурента ЖК телевизоров - плазменных панелей. Вы только представьте себе, какой естественный и глубокий черный цвет будет в led телевизорах, если их уровень контрастности достигает значения 1000000:1.

А теперь вспомните большой минус LCD телевизоров - искажения, когда отображаются движущиеся объекты... В LED телевизорах такого недостатка уже не будет, благодаря частоте обновления кадров до 200 Гц. Вы, наверно, сразу поняли, что такое LED телевизор, и представили себе идеальную видео игру или долгожданный спортивный матч. Безусловно, данная технология использования светодиодной подсветки рано или поздно станет стандартом и вытеснит с рынка традиционную технологию. LED телевизоры не надо воспринимать, как новый их вид, это просто техническое развитие ЖК телевизоров.

Чтобы понять, что такое LED телевизор, рассмотрим подробнее его подсветку светодиодами. Различают два ее типа:

1. White LED - LED-элементы находятся по периметру матрицы, то есть свет распределяется равномерно, благодаря особой светопроводящей панели.

RGB LED - LED-элементы располагаются по всей площади подсветки, а световые элементы имеют разные цвета, то есть разные области экрана подсвечиваются разным цветом, а это повышает качество цветопередачи. Конечно, такой тип LED подсветки будет дороже, но свои плюсы можно найти везде. Из-за такой дороговизны, многим компаниям, например, тому же Samsung, приходится отказываться от этой RGB LED и продолжать работать с боковой подсветкой.

Судить о преимуществах подсветок стало сложнее, когда в 2009 году компания Toshiba заявила, что 'белая' подсветка даже эффективнее, чем вторая RGB LED.

Хотим обратить внимание еще на одно достоинство LED телевизоров. Их можно считать более экологичными, нежели обычные ЖК. В CCFL лампах (которые используются для подсветки в LCD телевизорах) содержится ртуть, а в светодиодах она отсутствует. Не то, чтобы это прорыв в технике, но большой шаг вперед. Специалисты рекомендуют выбирать именно LED телевизоры, не смотря на то, что они вдвое дороже LCD телевизоров. Но вы теперь знаете, что такое led телевизор, и понимаете, что постепенно это станет стандартом в производстве телевизоров.

В данной статье мы рассмотрим что такое LED технология и где она применяется. Сразу скажу, что подсвечивают не только матрицы мониторов и телевизоров (), но и вообще все что угодно от днища автомобиля до воды из-под крана. А теперь давайте поговорим об этом более подробно.

Вообще говоря, монитор на жидких кристаллах представляет собой устройство, которое состоит всего из нескольких основных компонентов. Это матрица пикселей, подсветка и верхний защитный слой. При этом само изображение генерируется матрицей пикселей, но так как она совсем не излучает свет, то приходится подсвечивать ее сзади. Можно и спереди фонариком посветить, но вряд ли кто-то будет сидеть и светить в монитор во время работы;) Для этого используется подсветка.

Раньше, в старых моделях ЖК мониторов, она была электролюминесцентная, то есть трубка с газом, как в лампах для освещения школ, офисов и так далее. Понятно, что в мониторах и телевизорах такие лампы гораздо меньших размеров, да и газ там другой, но главное принцип работы прежний. Теперь же, в большинстве новых моделей, используется светодиодная подсветка, то есть LED (светоизлучающие диоды).

При использовании ламп они устанавливаются по периметру экрана, а чтобы разнести свет от периметра к центру равномерно – используются светоотражатели и светорассеивающие фильтры.

При использовании же светодиодной подсветки возможны два варианта. Первый – традиционный, дешевый и практичный – такая же установка по периметру. В этом случае делается все так же как и с лампами – диоды устанавливаются по периметру и их свет разносится к центру светоотражателями и различными фильтрами. Но, естественно, улучшение качества (равномерности) подсветки по сравнению с электролюминесцентными лампами при этом никакого не будет. Но, однако же, плюсы есть! Уменьшение расхода электроэнергии при использовании LED-подсветки уменьшается в несколько раз. Как, собственно, и выделение тепла.

Все вышеописанное относится к бюджетной – белой подсветке (хотя она на самом деле синяя, просто используются дополнительные желтые фильтры). Ее и устанавливают по бокам с той же целью – экономия денег. Такие мониторы быстрее раскупаются, так как не отпугивают потребителей своей ценой. Но есть и другой вариант установки подсветки – по всей поверхности матрицы. Она уже гораздо равномернее и качественнее, а плюс к тому еще и цветная. Да, это так называемая, RGB LED-подсветка. Она представляет собой RGB светодиоды трех цветов: красный, зеленый и синий. Располагаясь по всей площади матрицы, такая подсветка способна отключаться, для получения абсолютно черного цвета на экране, а способна подсвечиваться определенным цветом, придавая картинке яркость, а цвету насыщенность.

Однако, так как ячейки могут быть довольно крупными, то при полном отключении части подсветки для получения черного цвета, может быть задета и часть изображения, которая должна быть яркой. Но, скорее всего это все решится просто увеличением количества светодиодных ячеек или вообще управлением отдельных диодов самостоятельно, просто потребуется больше вычислительных мощностей центрального процессора у монитора.

Светодиодная подсветка повсюду

На самом деле, подсветку можно применять где угодно. Например, я подобрал для вас некоторые удачные, на мой взгляд, картинки с диодами.

LED-подсветка велосипеда

Диван с подсветкой

Как вы видите, все зависит только от фантазии. LED-подсветка отлично подойдет для автомобилей, велосипедов, мебели и даже душа или крана. Получаются достаточно интересные эффекты и руки начинают чесаться сделать что-нибудь подобное, что же, вперед! Не сдерживайте себя:)
